概述

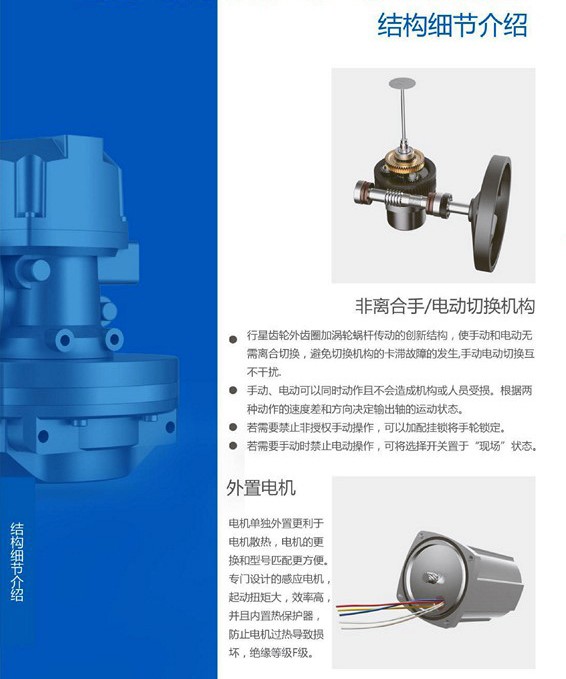

DHQ-Q系列防爆电动执行器适用于中小通径的蝶阀、球阀等作90°回转的阀门和其他类似设备。作为稳定可靠的角行程电动执行器，可适用于不同控制系统，不同工作环境的需要。传动机构一体化设计，使产品具有更小的体积和简洁的外观。安全可靠的手动设计，无须切换手柄的全自动手/电动切换。良好的防护等级可满足多种设计的需要：隔爆型、整体开关型、整体调节型等。
技术参数
1、电源：AC24V，AC220V，AC380V，DC24V等
2、环境温度：-20℃~+60℃，可选温度： -40℃~+70℃
3、相对湿度：不大于95%（25℃时）
4、工作环境：普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型使用环境为IIA、IIB级T1-T5组的爆炸性气体混合物
5、防护等级：IP65/67（特殊订货IP68）
6、电机为工作制；额定运行时间为10分钟，F级绝缘
7、防腐涂装：高温烤漆
安装和拆卸
允许阀门电动执行器任意位置安装，但必须注意电机尽量水平位置，电器箱盖呈水平或垂直向上状态为推荐安装方式，这样有利于润滑、调试、维护和手动操作
行程控制机构调整
1、转动手轮使阀门“全关”，松开输出轴上的螺钉，顺时针转动关向凸轮，使其刚好压动关向微动开关，再拧紧螺钉。
2、转动手轮使阀门“全开”，松开输出轴上的螺钉，逆时针转动关向凸轮，使其刚好压动开向微动开关，再拧紧螺钉。
3、手动或电动开、关阀门，检查阀门开启或关闭是否符合要求，如果不符合，按上述步骤微调，直至符合要求为止。
机械限位机构调整
调整的目的是把 阀门的开关件（蝶板、阀球等）限制在其工作行程（一般是90°）内，使其不能随意转动。
1、使阀门处于“全关”位置，螺钉与限位体的位置如图所示，旋进关位置的机械限位螺钉至螺钉的顶部接触到限位体上，然后再把螺钉退回1-2圈，再把锁止螺母拧紧。
2、使阀门处于“全开”位置，按上述方法调整开位置的机械限位螺钉。
转矩控制机构调整
转矩控制机械在出厂时已经调至产品铭牌上的最大输出转矩，用户一般不做调整。
故障及排除方法

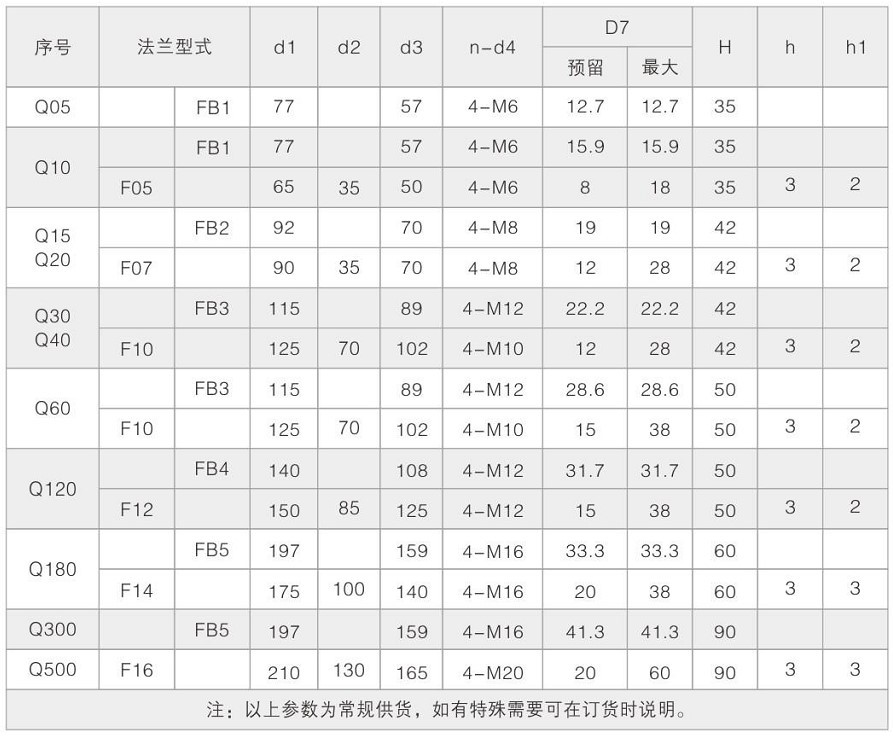

连接尺寸

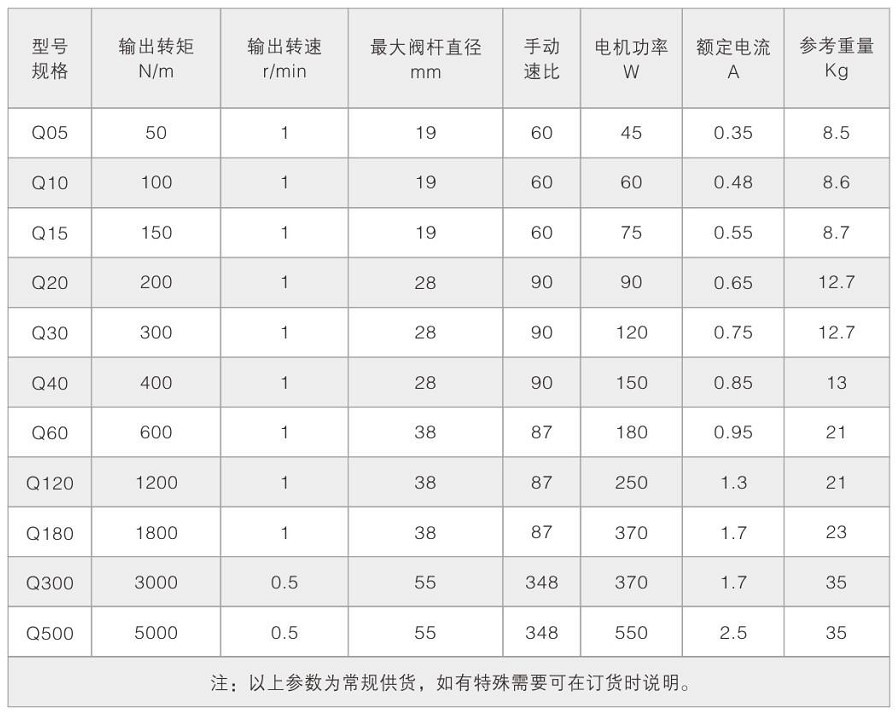

参数表

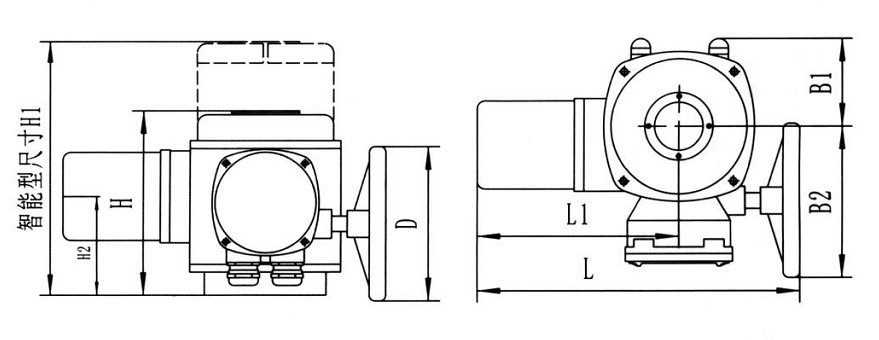

外形尺寸

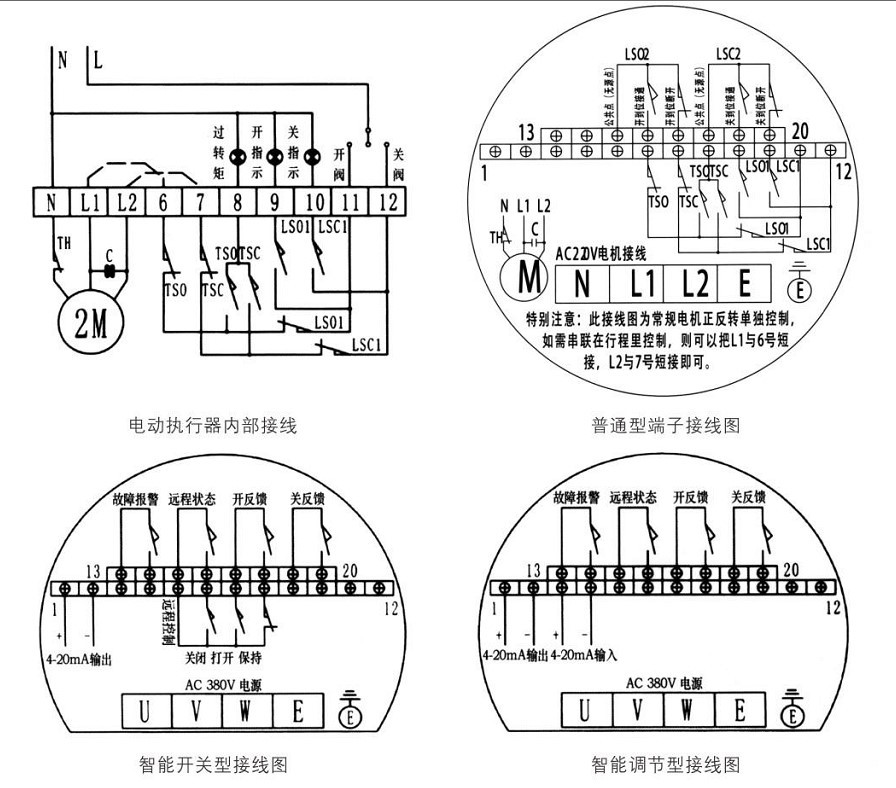

典型接线图

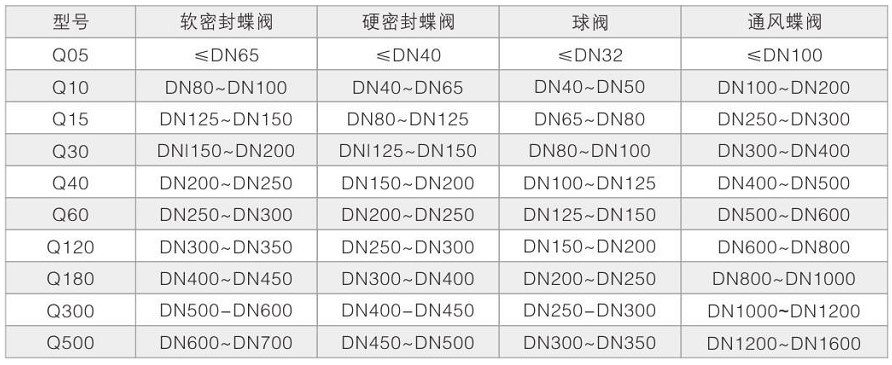

推荐阀门配置表
